Tablero de trabajo

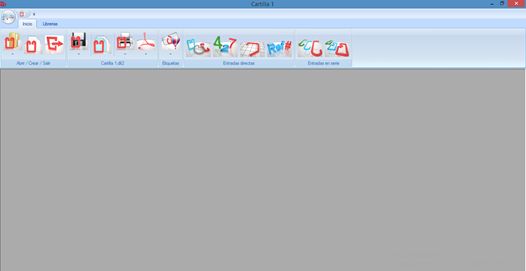

Cuando abra por primera vez DL NET NIMBUS encontrará la mesa de trabajo en la que se crearán todas las cartillas que necesite de acá en adelante para su obra.

Opciones basicas

En esta ventana encontrará un menú principal acompañado de iconos que se divide de la siguiente forma:



Abrir: Botón que sirve para abrir algún proyecto que este guardado en su equipo.

Crear: Botón que sirve para crear un nuevo proyecto para realizar las cartillas de la obra.

Salir: Botón para salir de forma correcta y segura de DL NET NIMBUS.



Opciones de guardar



En este segundo bloque encontrará las siguientes opciones:



Abrir: Botón que sirve para abrir algún proyecto que este guardado en su equipo.

  • Guardar: permite ir guardando el proyecto en el mismo archivo a medida que se va trabajando en el.
  • Guardar como: tiene como función guardar un proyecto con el nombre que desea.
  • Subir a la nube NIMBUS: permite guardar la cartilla en la nube, teniendo acceso a este desde cualquier parte del mundo.
Clonar proyecto: Este botón crea una copia exacta del proyecto en el que se está trabajando.




Imprimir Cartilla: Este botón permite realizar la impresión de los elementos que desea de su cartilla.

  • Listado Detallado:

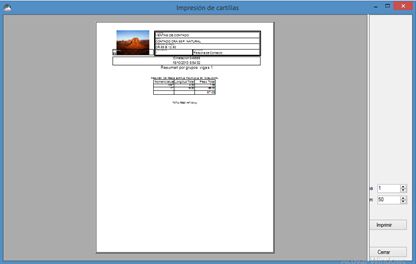

  • Resumen de Peso:

  • Elemento por elemento (Resúmenes):

  • Elemento por elemento (Detalles):

  • Cotización:



Guardar en PDF: Se da clic en el boton que tiene el icono de PDF.





Etiquetas: tiene la función de visualizar por encima de cualquier modulo o programa que tenga ejecutado la etiqueta de la figura que se tiene seleccionada en su mesa de trabajo.



Entradas Directas



En este cuarto bloque de botones encontrará los accesos rápidos, con los cuales podrá visualizar las áreas de trabajo como lo son:

Acceso a figuras: Con este botón podrá acceder fácilmente al grupo de figuras disponibles en DL NET NIMBUS.



Acceso figuras avanzado: Con este botón puede acceder fácilmente al tablero de figuras avanzadas, donde podrá agregar figuras al proyecto de forma literal, sin necesidad de buscar la figura.

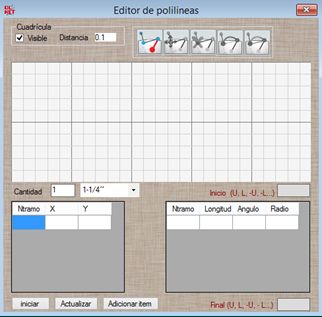

Acceso polilineas: Con este botón puede acceder al tablero de polilineas con el cual podrá agregar figuras que no estén prediseñadas en el grupo DL NET NIMBUS.



Botón agregar referencia:





Entradas en serie



Entradas múltiples de Barras Estándar: con este botón podrá tener acceso a la ventana de entradas múltiples de BARRAS ESTANDAR en donde puede seleccionar la cantidad de secciones que desea agregar de esa figura y el programa podrá PONDERAR o PROMEDIAR la producción de esta de manera secuencial.



Entradas múltiples de Estribos Cerrados: Con este botón podrá tener acceso a la ventana de entradas múltiples de ESTRIBOS CERRADOS en donde puede seleccionar la cantidad de secciones que desea agregar de esa figura y el programa podrá PONDERAR o PROMEDIAR la producción de esta de manera secuencial.



Se debe tener en cuenta que los valores que se ingresan en los campos, la suma de todos no puede exceder la longitud de la barra que son 12 m.
