Crear Polilineas
Si la figura que desea desarrollar no se encuentra en la colección de figuras por defecto que trae el DL NET Nimbus, se puede utilizar la herramienta para crear polilineas, con este editor se puede crear figuras espaciales de manera gráfica.

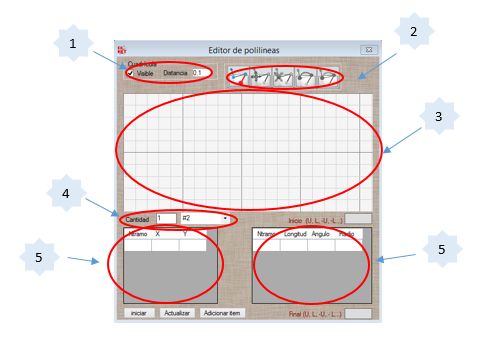

Se da clic en la opción POLILINEAS en el menú principal y se desplegara la siguiente ventana en la cual se encontraran las siguientes opciones:
Cuadricula: Esta opción sirve para aumentar o disminuir el zoom del área de trabajo en donde se ira construyendo la figura. Si desea hacer figuras con distancias múltiplos de una base, puede definirse esta base y con ella se dibujará una cuadrícula. Si no se desea ajustar a distancias fijas, debe deshabilitarse esta opción.
De acuerdo con las dimensiones de la polilinea puede ajustarse el área para una mejor visión.
Opciones de figura: Estas opciones de menú dan la opción de modificar los vértices y realizar arcos para las figuras nuevas.
Área de trabajo: Este es el área de trabajo donde se ira creando la polilinea.
Cantidad y diámetro: En estos campos se podrá ingresar la cantidad de figuras que se desean agregar a la cartilla y el diámetro en las que se desea desarrollar.
Datos figura: A medida que se va desarrollando una polilinea, en este área de trabajo se ira reflejando los datos de la figura que se viene construyendo, con sus ángulos, longitudes y radio.
Para crear una Polilinea basta con dar clic en el area de trabajo en la cual aparecerá una pequeña línea, la cual al momento de colocar el cursor del mouse encima marcará alguna de las dos puntas de la figura con un color rojo de la siguiente manera.
Una vez aparece el círculo rojo, solo se debe sostener el clic sobre la punta y comenzar arrastrar el cursor para darle forma a la figura.
